	油圧レンチSC型特長

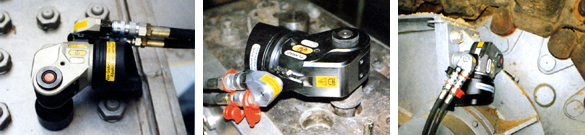

油圧トルクレンチ（ソケット型）に自動油圧ポンプを組み合わせることでボルトの締め付け効率がよく、2倍以上の速度を実現。（従来型比）
4時間も掛かっていた大型ボルトの締め・緩め作業がこれからは1時間で済みます。またソケットを交換するだけで多種サイズのナットに適応できるので、フランジのボルト締めなど汎用性が高い油圧トルクレンチの機種です。

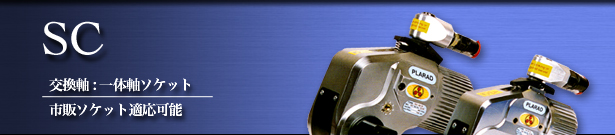

油圧トルクレンチSC型　（ソケット交換型）

プララドの油圧トルクレンチは業界唯一の精密スプラインギア＆複数枚の駆動爪システム構造。
ブローチ加工で精密に歯切りされたスプラインギアと複数枚の駆動爪は、効率の高いトルク伝達で高精度なトルク管理を実現。

ボルト締め作業中に他社品のような「油圧レンチの噛み付き」現象がなく、開放レバーも必要としません。

プララドは業界で唯一、「高圧安全2重構造」の油圧トルクレンチです。80MPaの超高圧に作用する内室は2重構造になっており、万一の破裂の危険がありません。我々はスピードやパワーだけではなく、作業者の安全性を最も重視し設計・製造しています。

自動で作動する「安全リリーフ弁」が内蔵されています。万一、油圧ホースのカプラが外れて片方だけの接続になっても、バーストしたり高圧になることを完全に防止し非常に安全です。

持ちやすい安全取手ハンドルも標準装備。

ハウジングは航空宇宙機用アルミ合金（強靭軽量合金）の一体構造で軽量コンパクトに作られています。
その為、高い剛性を保証しつつ内部機構をカバーしており大変安全な設計です。

油圧トルクレンチ本体にはショックアブソーバー内蔵、特許構造の球形ベアリングを備えたピストンレバーシステム。
軍手をしていても片手でワンタッチ着脱ができるクイック油圧カプラー装備。また突然外れる危険性を無くし、作業者の安全を重視した安全ロック機構付き。

　プララド油圧レンチの特長（他社製との違い）

　洋上風力発電向けの油圧トルクレンチ

　風力発電の大型ボルト締め実績

　海底探査船「ちきゅう号」のボルト締め実績

　TOP100イノベーターアワード受賞

油圧トルクレンチ　PET型　（単動型）
油圧レンチ機種	出力軸	締め付けトルク(Nm)	各部寸法(mm)					重量 (kg)
油圧レンチ機種	出力軸	最小-最大	L2-L1 長さ	R 半径	H	Z	B	重量 (kg)
PET 50	19口	50Nm-500Nm	76-130	17	78	47	43.5	1.5
PET 100	19口	100Nm-1,000Nm	84-139	22	89	47	45	1.8
PET 210SC	25.4口	210Nm-2,100Nm	100-154	24	100	44	50	2.9
PET 450SC	25.4口	450Nm-4,500Nm	125-181	32	125	46	67	4.9
PET 750SC	38.1口	750Nm-7,500Nm	134-207	37.5	144.5	46	80	7.3
PET 1200SC	38.1口	1,200Nm-12,000Nm	144-223	43	167	46	90	10.5

▲ページTOPへ

油圧トルクレンチ　SC型 / MX-EC Type　（複動型）
油圧レンチ機種 MX-EC	出力軸	締め付けトルク(Nm)	各部寸法(mm)					重量 (kg)
油圧レンチ機種 MX-EC	出力軸	最小-最大	L2-L1 長さ	R 半径	H	Z	B	重量 (kg)
PL50SC	12.7口	50Nm-500Nm	67-117	16	63	35.5	35	1.6
PL100SC	19口	100Nm-1,000Nm	84-139	20.5	78.5	35.5	40	2.5
PL210SC	25.4口	210Nm-2,100Nm	100-160	24	93	47	50	2.9
PL450SC	25.4口	450Nm-4,500Nm	124-212	32	122	47	67	4.9
PL750SC	38.1口	750Nm-7,500Nm	136-253	37.5	139	47	80	7.3
PL950SC	38.1口	950Nm-9,500Nm	157-257	42	154	47	85	9.5
PL1200SC	38.1口	1,200Nm-12,000Nm	183-283	46	169	47	93	10.5
PL1500SC	38.1口	1,550Nm-15,500Nm	195-295	49	181	47	100	13.5
PL2000SC	63.5口	2,000Nm-20,500Nm	210-323	55	210	47	112	20.5
PL3000SC	63.5口	3,000Nm-30,000Nm	229-351	61.5	245	47	130	35.5
PL4000SC	63.5口	4,000Nm-40,000Nm	229-362	66.5	273.5	78	136	49.5
PL6500SC	88.9口	6,500Nm-65,000Nm	260-415	78	323.5	78	155	77.7
* 油圧トルクレンチの納入実績一覧 * 特殊反力受けの製作やカスタマイズ、冶具の製作も行っております。 * 最大トルク：150,000Nm（世界最大級）の油圧トルクレンチCHもあります。 * 仕様については予告なく変更する場合がございます。詳細図はお問い合わせください。 * 油圧トルクレンチの無料デモ受付、お見積り依頼、カタログ資料請求を承ります。

油圧トルクレンチ総合カタログ
ハンズフリー共回りストッパーのカタログ
油圧ホース用残圧除去機構アルミキャップ
風力発電の大型ボルト締め実績

1分で分かる油圧トルクレンチの使い方動画

油圧トルクレンチの仕組み・構造と使用事例の動画

油圧トルクレンチのセンターホール型（メガネ型）や他に片口スパナタイプの機種もあります。
化学プラントのフランジボルト、風力発電、洋上風力発電、原子力発電、火力発電、水力発電所、
建設工事、製鉄所、建機メンテナンス、タワークレーン組立・分解、プラント定修工事など幅広く
大型ボルト締め・緩め作業の現場でPLARADの油圧トルクレンチは活躍しています。
東京湾アクアラインをはじめ「シールドトンネル」のセグメント工事にも多数の実績があります。

【関連情報】ボルト締め付け技術資料です。
ボルト締付トルク表　(締付トルクが分からない場合に最高限度値としてご参考ください。)
ボルトサイズ表　（ボルト・ナット対辺寸法。）

		油圧トルクレンチ（油圧レンチ）や油圧ポンプなどボルト締付・油圧工具の各製品はレンタルも可能です。(全製品検定書付き) 油圧トルクレンチのレンタルサイト
